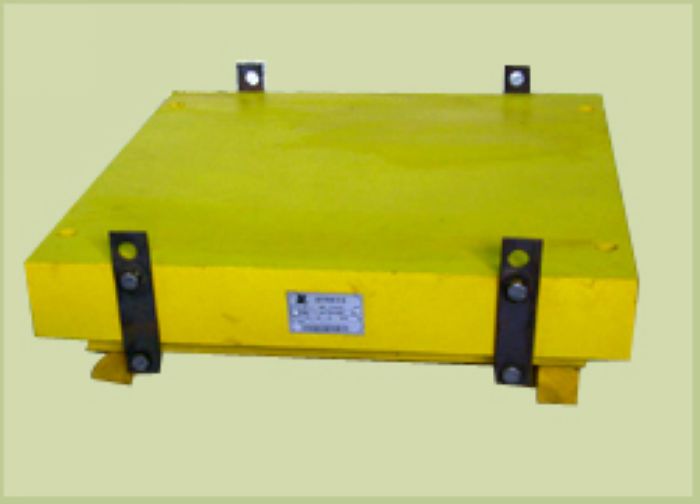

桥梁盆式橡胶支座
0.00
0.00
GPZ/GPZⅡ系列桥梁盆式橡胶支座分固定（GD）、单向活动（DX）、双向活动（SX）三种。本系列支座具有建筑高度低、滑移面摩擦系数小、承载能力大、转动性能灵活、缓冲性能好、构造简单、价格低廉等特点，是建造连接梁式桥的最佳支座。
GPZ(II)系列支座的特点
采用不锈钢板与聚四氟乙烯滑板间的平面滑移作为支座的滑移面，具有摩擦系数低、承载能力大、变形小、耐磨耗、抗腐蚀能力强的特点。
采用密封的橡胶不但大大提高了支座的承载能力及橡胶的寿命，更为重要的是保证了支座具有灵活的转动性能及良好的缓冲性能。
支座的构造简单、重量轻、价格便宜。具有明显的经济效果。支座建筑高度低，对桥梁设计非常有利。
GPZ(II)系列支座的性能 :本系列盆式橡胶支座的竖向承载力（支座反力）分31级。固定支座在各个方面和单向活动支座在非滑移方向的水平承载力均不得小
于竖向承载力的10%。本系列盆式支座容许转动角度不得小于0.02rad。
本系列盆式橡胶支座的适用温度有两种，就根据桥梁所在地区的温度进行选择。常温型支座：+60℃～ -25℃采用氯丁橡胶。耐寒型支座：+60℃～-40℃
采用天然橡胶或三元乙丙橡胶，代号为F.。支座设计承载力允许超载10%。支座在-25℃～+60℃使用时，设计摩擦系数最小取值0.03；在 -40℃～+60℃
使用时，设计摩擦系数最小取值0.06。支座设计最大转角为0.02rad。
支座组装前应用丙酮或酒精将四氟板和不锈钢滑板擦洗干净，然后在四氟板储脂坑内注满5201-2硅脂。
地脚螺栓、预埋底柱及防尘罩。支座安装时宜将地脚螺栓穿入顶（底）板并旋入底柱内，顶（底）板与底柱之间垫上2mm厚的橡胶垫圈。底柱放入预留孔内，调整好支座平面位置和设计标高后，用环氧树脂砂浆填满预留孔。支座四脚高差不得大于2mm。
支座安装就位后，应在顶、底板四周安装防尘罩。防尘罩不应影响支座的滑移与转动性能。
本系列支座符合JT391－1999《公路桥梁盆式橡胶支座》标准。
|
项目
|
橡胶种类
|
|||
|
氯丁橡胶
|
天然橡胶
|
三元乙丙胶
|
||
|
硬度 (IRHD)
|
60±3
|
60±3
|
60±3
|
|
|
拉伸强度 (MPa)
|
≥17.0
|
≥18.0
|
≥15.2
|
|
|
扯断伸长率 (％)
|
≥400
|
≥450
|
≥350
|
|
|
脆性温度℃
|
≤-40
|
≤-55
|
≤-60
|
|
|
恒定压缩永久变形（70℃×22h）％
|
≤20
|
≤25
|
≤25
|
|
|
耐臭氧老化 (试验条件25－50pphm,20%伸长,40℃×96h）
|
无龟裂
|
无龟裂
|
无龟裂
|
|
|
热空气老化试验
|
试验条件
|
10×70
|
70×168
|
100×70
|
|
硬度变化(IRHD)
|
＜＋15
|
＜＋10
|
＜＋10
|
|
|
拉伸强度降低率(％)
|
＜15
|
＜15
|
＜15
|
|
|
扯断伸长降低率(％)
|
＜40
|
＜20
|
＜40
|
|
聚四氟乙烯板
盆式支座用聚四氟乙烯板应是纯的模压板材，而非车削板材。加工原料不得用回头料或掺加任何填料。聚四氟乙烯板的物理机械性能应符合表2的要求。
|
项目
|
单位
|
指标
|
|
相对密度(比重)
|
kg／m3
|
2130-2200
|
|
拉伸强度
|
MPa
|
≥30
|
|
断裂伸长
|
％
|
≥300
|
