QMV型张拉端锚具
0.00
0.00

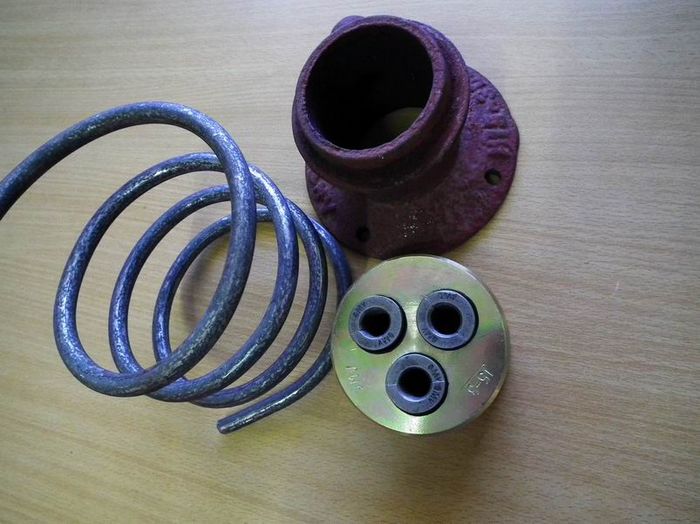

QMV张拉端锚具由夹片、锚环、锚垫板以及螺旋筋四部分组成，夹片是锚固体系的关键部件，其形式为二片式，用优质合金钢制造。QMV13系列锚具用于锚固Ф12.7、Ф12.9钢绞线；QMV15系列锚具用于锚固Ф15.2、Ф15.7钢绞线；QMV18系列锚具用于锚固Ф17.8钢绞线；QMV22、QMV28锚具分别用于外径Ф21.8和Ф28.6钢绞线的单根锚固和张拉。
|
型号
|
锚垫板
|
波纹管
|
锚板
|
螺旋筋
|
||
|
A×C×ФD
|
E
|
内径ФF
|
ФG×H
|
ФI×ФK×J
|
||
|
M15-3
|
135×100×Ф63
|
95
|
Ф50
|
Ф87×35
|
95×95
|
|
|
M15-4
|
150×110×Ф72
|
95
|
Ф50
|
Ф95×35
|
105×105
|
|
|
M15-5
|
170×120×Ф80
|
130
|
Ф55
|
Ф105×40
|
120×120
|
|
|
M15-6
|
195×140×Ф93
|
140
|
Ф70
|
Ф125×45
|
135×135
|
|
|
M15-7
|
195×140×Ф93
|
140
|
Ф70
|
Ф125×45
|
135×135
|
|
|
M15-8
|
205×150×Ф100
|
160
|
Ф80
|
Ф135×45
|
140×140
|
|
|
M15-9
|
220×160×Ф113
|
170
|
Ф80
|
Ф145×50
|
150×150
|
|
|
M15-10
|
230×200×Ф120
|
180
|
Ф90
|
Ф155×50
|
160×160
|
|
|
M15-11
|
260×200×Ф126
|
190
|
Ф90
|
Ф165×50
|
180×180
|
|
|
M15-12
|
260×200×Ф126
|
190
|
Ф90
|
Ф165×55
|
180×180
|
|
|
M15-13
|
260×200×Ф126
|
190
|
Ф90
|
Ф166×55
|
180×180
|
|
|
M15-14
|
270×210×Ф137
|
200
|
Ф90
|
Ф177×60
|
190×190
|
|
|
M15-15
|
275×210×Ф137
|
200
|
Ф90
|
Ф177×60
|
190×190
|
|
|
M15-16
|
275×230×Ф145
|
210
|
Ф90
|
Ф185×60
|
195×195
|
|
|
M15-17
|
280×240×Ф155
|
210
|
Ф100
|
Ф196×60
|
195×195
|
|
|
M15-18
|
280×240×Ф155
|
220
|
Ф100
|
Ф196×60
|
195×195
|
|
|
M15-19
|
280×240×Ф155
|
220
|
Ф100
|
Ф196×60
|
195×195
|
|
